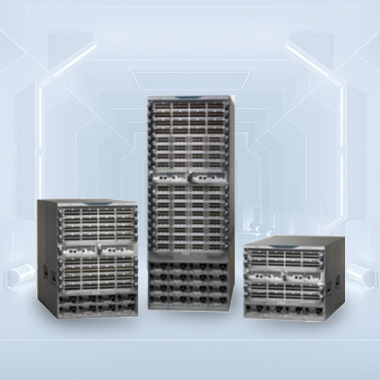

熊貓MDS9700企業控制器
熊貓體育MDS 9700 控制器系列支持高達32Gb/s 的光纖通道性能，可支持任務關鍵型應用程序和海量數據。
熊貓體育MDS 9700 控制器系列支持高達32Gb/s 的光纖通道性能，可支持任務關鍵型應用程序和海量數據。
熊貓體育MDS 9700 控制器具有容錯設計和多協議靈活性，可支持無中斷操作。熊貓體育MDS 9700 可滿足大型虛擬化數據中心存儲環境的嚴格要求。MDS 9700 控制器為全閃存、虛擬化數據中心提供出色的性能和強大的功能，從而實現高可用性、可擴展性、安全性和易管理性。所有 熊貓體育 MDS 32 Gb/s 平臺均支持 NVMe。
MDS 可選的許可證密鑰功能
企業許可證 — 包括高級流量工程和網絡安全功能，如 IVR、QoS、基于分區的 QoS、光纖通道安全協議 (FCSP)、端口安全性、基于 VSAN 的訪問控制和結構綁定。
大型機產品包 — 包括大型機環境所需的功能。FICON 支持大型機和 I/O 設備之間的高速連接。功能包括支持FICON和FCP混用的 VSAN、FICON控制單元端口 (CUP)、結構綁定、交換機級聯、FICON 本機模式渠道間操作、持久 FICON FCID 分配、用于主機渠道纜線連接器的端口交換、FICON 磁帶加速。
MDS SAN Analytics — 通過 32 Gb/s MDS 交換模塊上的內置分析引擎實現 SAN Analytics。SAN Analytics 引擎能夠生成I/O 級別的指標，因此您可以實時分析所有光纖通道交換并報告指標。MDS Analytics 解決方案無處不在，無需應用裝置和探針，而且始終處于開啟狀態。MDS SAN Analytics 有兩個選項：
? SAN Insights 許可證 — 允許訪問 Data Center Network Manager (DCNM) 可以顯示的遙測數據。
? SAN Telemetry Streaming 許可證 — 為第三方平臺（如 Virtual Instruments）或自定義解決方案提供相同的數據。
MDS 管理 — Data Center Network Manager
Data Center Network Manager (DCNM) 基于服務器的 SAN 許可證 — 包括 vCenter 集成、性能趨勢分析、高級資源調配、備份和控制面板等高級管理功能。許可證托管在服務器上。
Data Center Network Manager (DCNM) 基于交換機的 SAN 許可證 — 包括 vCenter 集成、性能趨勢分析、高級資源調配、備份和控制面板等高級管理功能。許可證托管在交換機上。
此外，還提供基于服務器的 30 天免費試用許可證。
系統體系結構 | |||
功能 | MDS-9718 | MDS-9710 | MDS-9706 |
基本機箱組件 | 基本型號包括 6 個結構模塊、2 個監控模塊、3 個風扇托架和 12 個電源設 備。還可以添加 4 個額外電源設備，以確保更高級別的電源可用性。 | 基本型號包括 3 個結構模塊、2 個監控模塊、3 個風扇托架和 6 個電源設備。還可以添加 4 個額外電源設備，以確保更高級別的電源可用性。 | 基本型號包括 3 個結構模塊、2 個監控模塊、3 個風扇托架和 4 個電源設備。 |
交換模塊 | 48 端口 32 Gb/s 模塊 48 端口 16 Gb/s 模塊 48 端口 10GbE FCoE 模塊 24 端口 40GbE FCoE 模塊 帶有 FCiP 的 24/10 端口SAN 擴展模塊 | 48端口32 Gb/s 模塊 48端口16 Gb/s 模塊 48端口 10GbE FCoE 模塊 24端口 40GbE FCoE 模塊 帶有FCIP的24/10端口SAN擴展模塊 | 48端口 32 Gb/s 模塊 48端口 16 Gb/s 模塊 48端口10GbE FCoE模塊 24端口40GbE FCoE模塊 帶有 FCIP 的 24/10 端口SAN 擴展模塊 |
最大級聯數 | 7 | 5 | 7 |
虛擬 SAN | 每個結構多達 80 個 VSAN | 每個結構多達 80 個 VSAN | 每個結構多達 80 個VSAN |
性能 | 32 Gb/s 光纖通道全雙工，10 GE 和40 GE | 32 Gb/s 光纖通道全雙工，10 GE 和 40 GE | 32 Gb/s 光纖通道全雙工，10 GE 和 40 GE |
核心交換機 | 無阻塞，縱橫制設計 | 無阻塞，縱橫制設計 | 無阻塞，縱橫制設計 |
緩沖區信用 32 Gb/s 模塊 | 每個端口高達 500 個標準緩沖區（專用模式），對于激活的企業產品包，單個端口高達 8191 個緩沖區 | 每個端口高達 500 個標準緩沖區（專用模式），對于激活的企業產品包，單個端口高達 8191 個緩沖區 | 每個端口高達 500 個標準緩沖區（專用模式），對于激活的企業產品包，單個端口高達 8191 個緩沖區 |
緩沖區信用 16 Gb/s 模塊 | 每個端口高達 500 個標準緩沖區（專用模式），對于激活的企業產品包，單個端口高達 4095 個緩沖區 | 每個端口高達 500 個標準緩沖區（專用模式），對于激活的企業產品包，單個端口高達 4095 個緩沖區 | 每個端口高達 500 個標準緩沖區（專用模式），對于激活的企業產品包，單個端口高達 4095 個緩沖區 |
最大幀大小 | 2112 字節 | 2112 字節 | 2112 字節 |
服務級別 | 2 級、3 級和 F 級 | 2 級、3 級和 F 級 | 2 級、3 級和 F 級 |
系統體系結構 | |||
功能 | MDS-9718 | MDS-9710 | MDS-9706 |
結構服務 | 簡易名稱服務器、注冊狀態更改通知(RSCN)、登錄服務、結構配置服務(FCS)、廣播、按順序交付 | 簡易名稱服務器、注冊狀態更改通知(RSCN)、登錄服務、廣播、名稱服務器分區 | 簡易名稱服務器、Internet 存儲名稱服務器(iSNS)、注冊狀態更改通知(RSCN)、登錄服務、結構配置服務 (FCS)、公用環路、廣播、按順序交付 |
高級功能 | VSAN、IVR、PortChannel、QoS、N_Port ID 虛擬化 | VSAN、IVR、PortChannel、QoS、N_PortID 虛擬化 | VSAN、IVR、PortChannel、QoS、N_PortID 虛擬化 |
介質類型 | 可熱插拔增強型小型可插拔(SFP+) 收發器 短波 SFP+，最長 1,640 英尺/500 米 長波 SFP+，最長 10 千米/6.21 英里 | 可熱插拔增強型小型可插拔(SFP+) 收發器 短波 SFP+，最長 1,640 英尺/500 米 長波 SFP+，最長 10 千米/6.21 英里 | 可熱插拔增強型小型可插拔 (SFP+) 收發器 短波 SFP+，最長 1,640 英尺/500 米 長波 SFP+，最長 10 千米/6.21 英里 |
熱插拔組件 | 交換模塊、SFP、監控模塊、電源、風扇部件和結構模塊 | 交換模塊、SFP、監控模塊、電源、風扇部件和結構模塊 | 交換模塊、SFP、監控模塊、電源、風扇部件和結構模塊 |
管理 | 數據中心網絡管理器（DCNM） 訪問：以太網 RJ-45；RS-232 控制臺CLI RJ-45 | 數據中心網絡管理器（DCNM） 訪問：以太網 RJ-45；RS-232 控制臺 CLI RJ-45 | 數據中心網絡管理器（DCNM） 訪問：帶外 10/100/1000 以太網端口、RS- 232 串行控制臺端口 |
物理規格 | 尺寸：（長 x 寬 x 深）114.9 x 43.9 x 88.9 厘米（45.25 x 17.3 x 35 英 重量：滿載時 363 千克（800 磅） | 尺寸：（長 x 寬 x 深）61.9 x 43.9 x 86.4 厘米（24.35 x 17.3 x 34 英寸），14RU 重量：滿載時 204 千克（450 磅） | 尺寸：（長 x 寬 x 深）39.62 x 43.9 x 81.3厘米（15.6 x 17.3 x 32 英寸），9RU 重量：滿載時147.42 千克（325 磅） |
